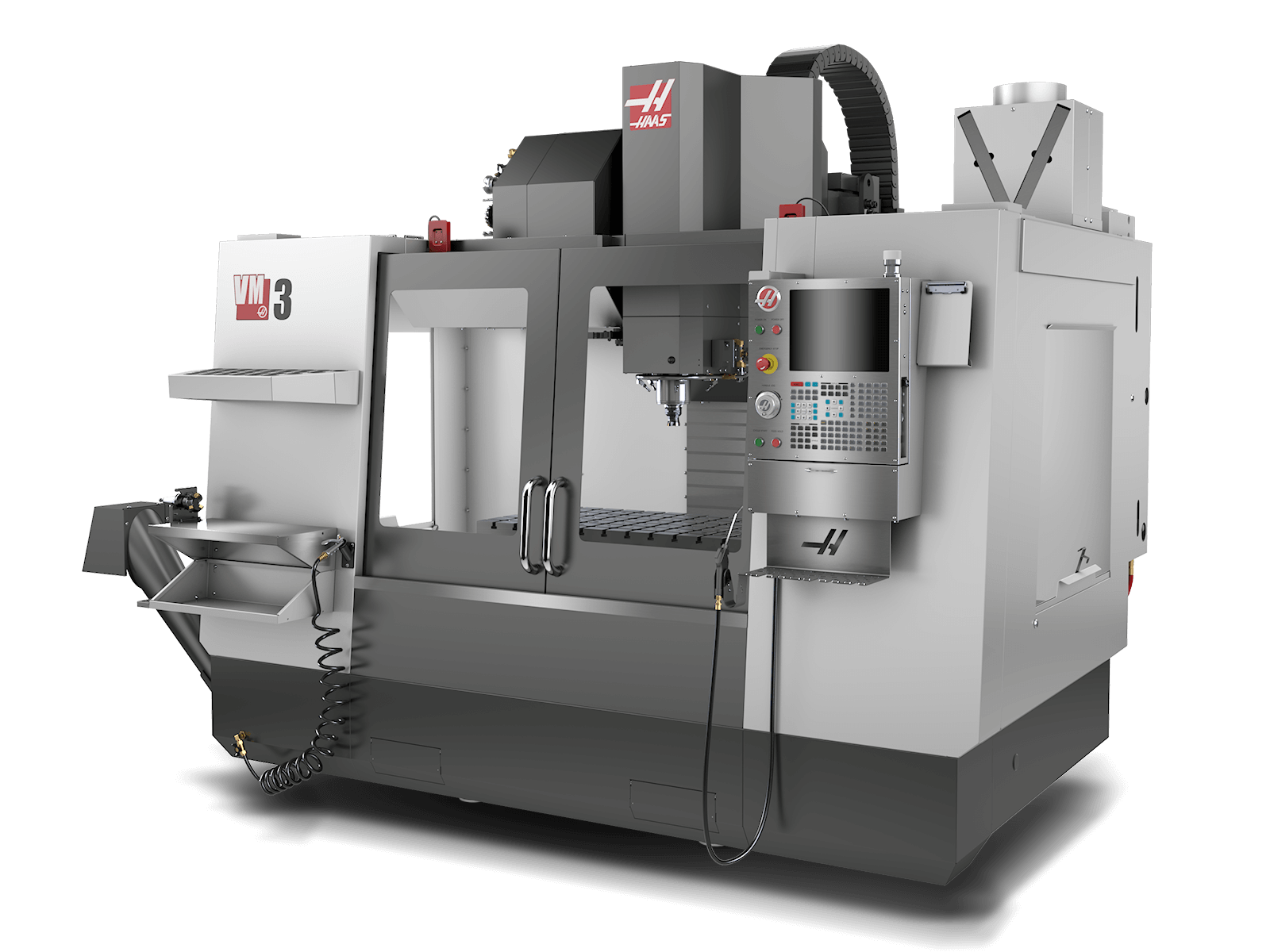

VM 3 | Glodalica

  1. Početna
  2. Mašine
  3. VM 3 | Glodalica

Tehničke Karakteristike

  • Hodovi XYZ: 1016 x 660 x 635 mm
  • Broj okretaja 7500 ok/min, 2 st. prijenosa
  • Zatvorena konstrukcija, CE norma
  • 15 kW vector drive
  • Magazin sa 40 alata, ISO 40, bočno montiran
  • Servo motori na svim osima
  • Narezivanje nareza bez glave za kompenzaciju
  • Programabilna mlaznica za rashladnu emulziju
  • Automatsko podmazivanje
  • SK 40 vreteno
  • Kontrola opterećenja alata

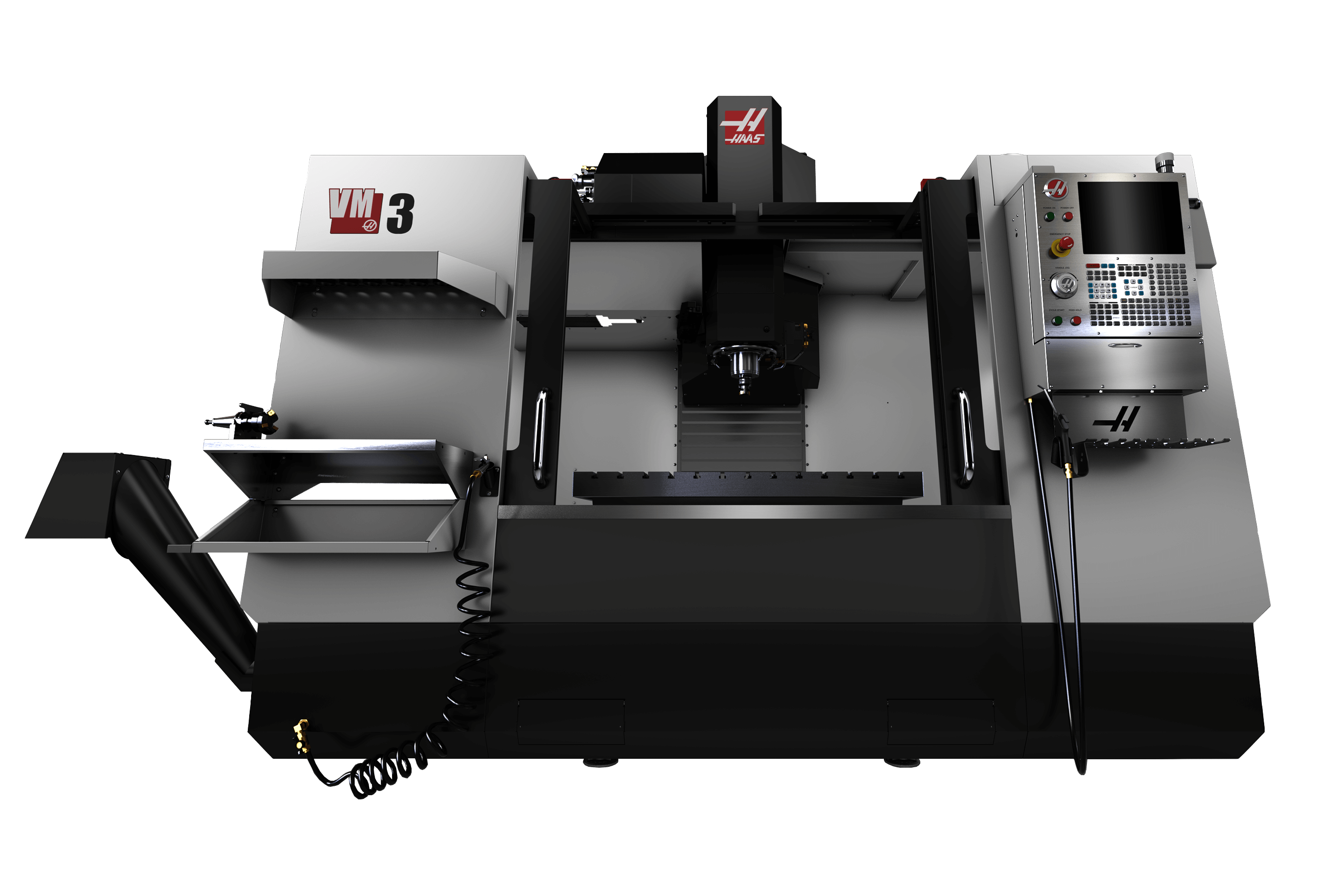

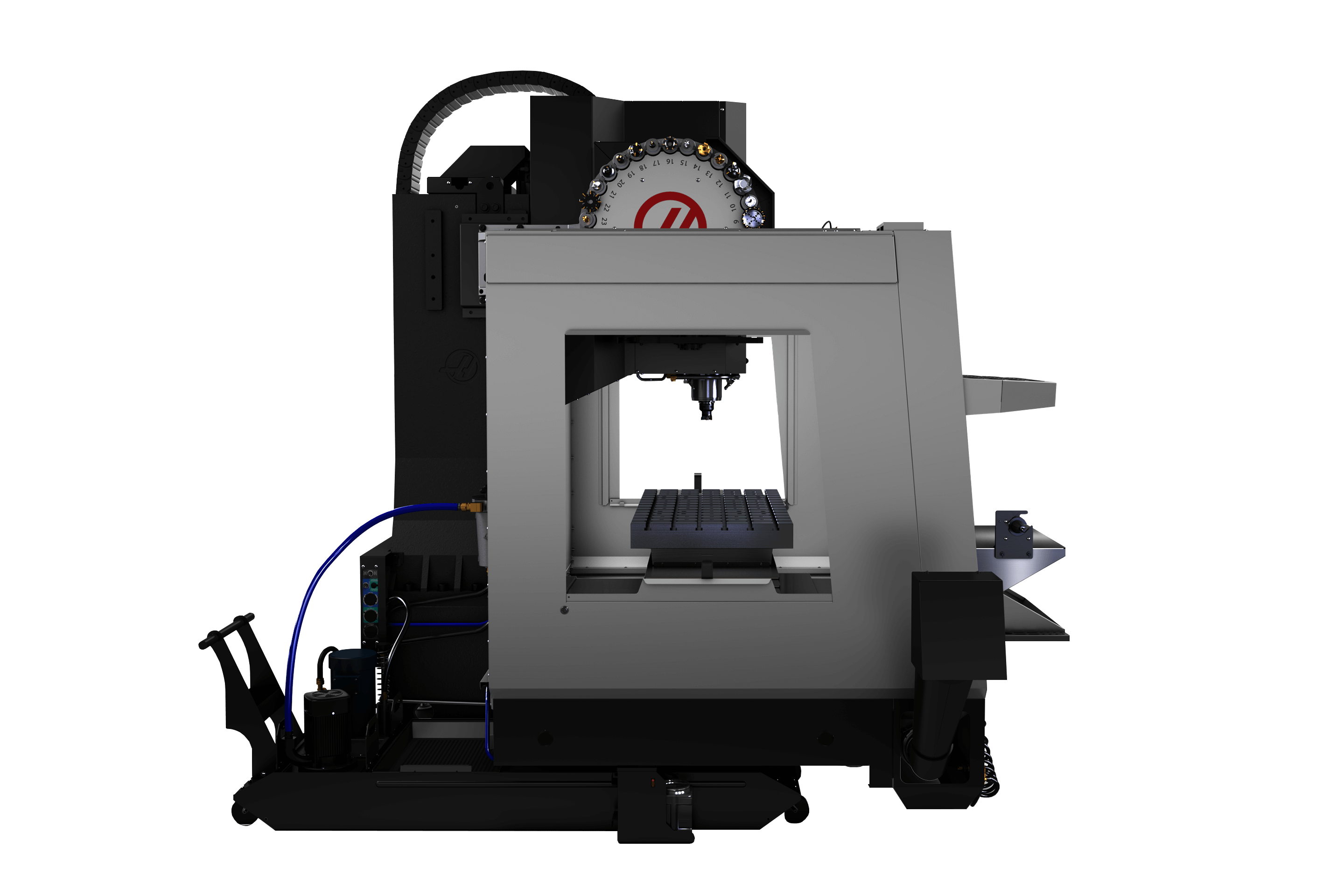

VM-3 glodalica

Strojevi Haas serije VM visoko su učinkoviti VMC-ovi koji nude točnost, krutost i termalnu stabilnost potrebne za izradu kalupa, rad s bojama i alatima te druge industrije za koje je potrebna preciznost..

Svaki stroj ima veliki kubni prostor, stol s više stezanja i prihvat sirovca i glavno vreteno s linijskim direktnim pogonom glavnog vretena s 12 000 o/min.

Prednosti

Standardne značajke uključuju brzu Haas kontrolu s cjelovitim učitavanjm unaprijed, bočno pričvršćen izmjenjivač alata, programabilnu mlaznicu rashladne tekućine, automatski zračni pištolj i još puno toga.

  • Glavno vreteno s linijskim direktnim pogonom glavnog vretena
  • Bočno pričvršćen izmjenjivač alata
  • Stol s više stezanja i prihvat sirovca
  • Softver za obradu materijala visokim brzinama rezanja
  • Proizvedeno u SAD-u

Video

Hodovi S.A.E METRIC
Os X 40.0 in 1016 mm
Os Y 26.0 in 660 mm
Z os 25.0 in 635 mm
Nos vretena do stola (~ maks.) 29.2 in 742 mm
Nos vretena do stola (~ min.) 4.2 in 107 mm
Vreteno S.A.E METRIC
Maks. ocjena 30.0 hp 22.4 kW
Maks. brzina 12000 rpm 12000 rpm
Maks. obratni moment 90.0 ft-lbf @ 2000 rpm 122.0 Nm @ 2000 rpm
Pogonski sustav Inline Direct-Drive Inline Direct-Drive
Konus CT or BT 40 CT or BT 40
Tablica S.A.E METRIC
Dužina 54.0 in 1372 mm
Širina 24.0 in 610 mm
Širina T-utora 0.630 in 16 mm
Udaljenost središta T-utora 3.94 in 100 mm
Broj standardnih T-utora 13 in Y and 6 in X 13 in Y and 6 in X
Maksimalna težina na stolu (jednako raspoređena) 4000 lb 1814 kg
Stope hranjenja S.A.E METRIC
Maksimalno rezanje 500 ipm 12.7 m/min
Brzi pomaci na X 710 ipm 18.0 m/min
Brzi pomaci na Y 710 ipm 18.0 m/min
Brzi pomaci na Z 710 ipm 18.0 m/min
Osovinski motori S.A.E METRIC
Maksimalni potisak X 4100 lbf 18238 N
Maksimalni potisak Y 4100 lbf 18238 N
Maksimalni potisak Z 4100 lbf 18238 N
Izmjenjivač alata S.A.E METRIC
Tip SMTC SMTC
Kapacitet 30+1 30+1
Maks. promjer alata (puni) 2.5 in 64 mm
Maks. promjer alata (susjedni je prazan) 5.0 in 127 mm
Maksimalna dužina alata (od crte koja presijeca os vretena, od koje se mjeri vrh alata) 13 in 330 mm
Maksimalna težina alata 12 lb 5.4 kg
Tool to tool (vrijeme zamjene alata) (prosjek) 2.8 s 2.8 s
Strugotina-na-strugotinu (vrijeme između zadnjeg reza jednog alata i prvog reza drugog alata) (prosjek) 3.6 s 3.6 s
Općenito S.A.E METRIC
Kapacitet rashladnog sredstva 55 gal 208 L
Zahtjevi za zrakom S.A.E METRIC
Potreban zrak 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Izravno spojeno crijevo za zrak 3/8 in 3/8 in
Spojnica (zrak) 3/8 in 3/8 in
Minimalni tlak zraka 80 psi 5.5 bar
Dimenzije - Otprema S.A.E METRIC
Domaća paleta 156 in x 102 in x 105 in 397 cm x 260 cm x 267 cm
Izvozna paleta 164 in x 92 in x 101 in 417 cm x 233 cm x 257 cm
Težina 12720 lb 6940.0 kg
Domaća paleta s 50+1 SMTC 156 in 102 in 125 in 397 cm 260 cm 318 cm
Izvozna paleta s 50+1 SMTC 164 in 92 in 101 in 417 cm 233 cm 257 cm
Težina s 50+1 SMTC 15600 lb 7077 kg
Električna specifikacija S.A.E METRIC
Brzina vretena 12000 rpm 12000 rpm
Pogonski sustav Inline Direct-Drive Inline Direct-Drive
Snaga vretena 30.0 hp 22.4 kW
Ulazni napon izmjenične struje (3 faza) - niski 220 VAC 220 VAC
Struja pod punim opterećenjem (3 faze) - niska 70 A 70 A
Ulazni napon izmjenične struje (3 faze) - visoki 440 VAC 440 VAC
Struja pod punim opterećenjem (3 faze) -visoka 35 A 35 A
